产品特点

1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。

2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.

4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。

5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。


主要技术参数

公称通经DN(mm)
50~2000
公称药理PN(MPa)
0.6
1.0
1.6
2.5
密封试验(MPa)
0.66
1.1
1.76
2.75
强度试验(MPa)
0.9
1.5
2.4
3.75
适用温度
碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体
泄漏率
符合GB/T13927-92标准
驱动方式
蜗轮传动、电动、气动、液动


主要零部件材料

零件名称
材料
阀体
WCB、合金钢、不锈钢、QT4500
蝶板
WCB、合金钢、不锈钢、QT4500
阀轴
2Cr13不锈钢、合金钢
密封圈
不锈钢圈
填料
柔性石墨


采用标准

制造标准
JB/T 8527-97
法兰标准
GB9113-2000
结构长度标准
GB12221-89
检验标准
GB/T 13927-92

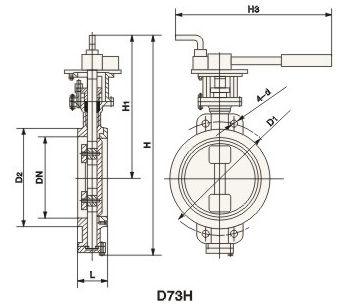

D73H0/16/25/对夹式硬密封蝶阀主要外形连接尺寸(单位:mm)

公称通经(DN)

主要尺寸
法兰尺寸和螺栓规格
1.0MPa
1.6MPa
2.5MPa
L
L2
H
H1
D1
Z-D
A
D1
Z-D
A
D1
Z-D
A
50
43
265
350
112
125
48
90℃
125
48
90℃
125
48
90℃
65
46
265
370
115
145
48
90℃
145
48
90℃
145
48
90℃
80
49
320
380
120
160
88
45℃
160
88
45℃
160
88
45℃
100
56
320
420
138
180
88
45℃
180
88
45℃
190
8-22
45℃
125
64
340
460
164
210
88
45℃
210
88
45℃
220
8-26
45℃
150
70
390
555
175
240
8-22
45℃
240
8-22
45℃
250
8-26
45℃


产品尺寸
